Системный бесконтактный термометр ВИЗАТОР T21 (далее - термометр) предназначен для дистанционного контроля температуры тела человека. Термометр может работать как отдельно, так и в составе систем контроля доступа с различными интерфейсами, в частности с нормально замкнутыми и нормально разомкнутыми "сухими контактами". Регулировка времени удержания контактов и гальваническая развязка упрощают интеграцию устройства в различные системы. Термометр имеет яркий русифицированный OLED 16x2 дисплей, световую и голосовую индикацию.
Измерение температуры производится при приближении ладони или запястья к бесконтактному ИК датчику. Термометр поставляется с 2 типами датчиков. Расстояние измерения с датчиком BAA 5 см, с датчиком DCI 20 см.
После измерения значение температуры сравнивается с пороговым значением триггера. Если превышения нет, включается зеленый свет, звучит сообщение “проходите” и подается сигнал на открытие турникета или срабатывание другой автоматики. При превышении включается красный свет, звучит сообщение “остановитесь”, сигнал на открытие не подается. Шаг установки порога триггера 0.1⁰С, диапазон настройки 35.0 – 37.9⁰С. Имеется зимний режим, который учитывает охлаждение рук в зимний период.
Термометр имеет счетчик проходов и блокировок. Фиксируется как текущее (при данном включении), так и суммарное количество проходов/блокировок.
Питание термометра осуществляется от сетевого адаптера. Имеется возможность подключения внешнего свинцово-кислотного аккумулятора 6В. Возможна как автономная работа от аккумулятора, так и использование аккумулятора в буферном режиме в качестве резервного источника питания.
Конструкция термометра позволяет крепить его на стены, стойки металлоискателей и турникеты на проходных, в офисах и других помещениях. Крепление осуществляется при помощи двух монтажных шурупов или двусторонней клейкой ленты.
По запросу заказчика, возможно изменение аудио-сообщений, языка и логики сигналов управления. Возможно добавление интерфейсов RS-485 или CAN.
ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИНДИКАЦИИ

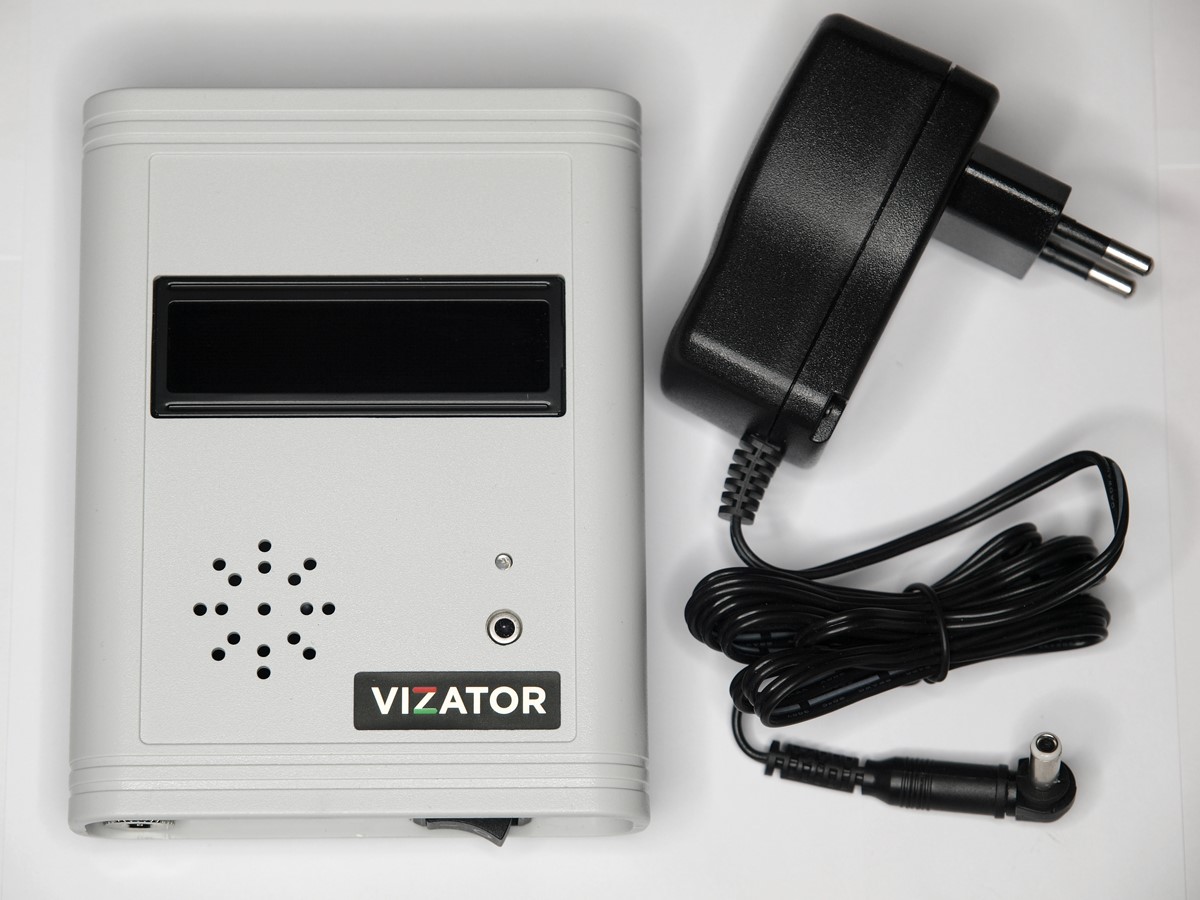

На передней панели расположены 16x2 OLED дисплей, ИК датчик, индикатор работы ИК датчика и динамик.
На верхней панели расположены двухцветный светодиодный индикатор прохода/блокировки, кнопка меню и разъем для подключения адаптера питания (БП) или аккумулятора. Если измеренная температура ниже установленного порога, светодиод загорается зеленым, звучит сообщение “Проходите” и подается сигнал на срабатывание турникета.
При превышении измеренной температуры над установленным порогом, светодиод загорается красным и звучит сообщение “остановитесь”. Индикатор выступает над корпусом и его видно со всех сторон.
На нижней панели расположены выключатель питания и второй разъем для подключения адаптера питания (БП) или аккумулятора.
На боковой панели имеются отверстия для вывода проводов от клемм для подключения автоматики и дополнительных датчиков.
НАСТРОЙКИ ТЕРМОМЕТРА И ОБЩАЯ ЛОГИКА МЕНЮ
Управление всеми функциями меню осуществляется при помощи всего 1 кнопки. Несмотря на это, логика интерфейса проста и интуитивно понятна.
Меню предоставляет доступ к следующим функциям:
- Просмотр счетчиков
- Настройка громкости сообщений
- Настройка длительности срабатывания сухих контактов
- Включение/выключение зимнего режима
Для входа в первый пункт меню необходимо нажать и удерживать кнопку МЕНЮ в течение 5 секунд. Для входа во второй пункт меню, необходимо продолжать удерживать кнопку еще 5 секунд и т.д. После того, как вы достигли нужного пункта меню, кнопку следует отпустить, а затем короткими нажатиями настроить выбранный параметр.
Пункты меню расположены в следующей последовательности:
Ждущий режим
↓ удерживать кнопку 5 секунд
Просмотр счетчиков
↓ продолжать удерживать еще 5 секунд
Настройка громкости сообщений
↓ продолжать удерживать еще 5 секунд
Настройка длительности срабатывания контактов
↓ продолжать удерживать еще 5 секунд
Включение/выключение зимнего режима
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ЗИМНЕГО РЕЖИМА
В холодную погоду руки людей, а также открытые участки тела, в частности, лицо заметно охлаждаются и замер температуры на ладонях, запястьях или на лбу может привести к заниженным результатам. Для компенсации этого эффекта предусмотрен зимний режим.
Для перехода в режим включения/выключения зимнего режима нажмите и удерживайте кнопку МЕНЮ в течение 20 секунд. Затем отпустите и короткими нажатиями выберите нужную опцию.
Ждущий режим
↓ удерживать кнопку МЕНЮ 20 секунд, затем отпустить
...
Включение/выключение зимнего режима
→ Короткими нажатиями выбирать нужную опцию
↓ через 10 секунд термометр переходит обратно в ждущий режим
Ждущий режим
Если температура в помещении ниже +3⁰С, зимний режим включен всегда.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Параметр
|
Мин
|
Тип
|
Макс
|
Единица измер.
|
|
Напряжение питания термометра
|
6
|
9
|
15
|
В
|
|
Рабочее напряжение сетевого адаптера
|
100
|
220
|
240
|
В
|
|
Потребление в режиме измерения
|
–
|
0.1
|
0.15
|
А
|
|
Потребление в режиме сообщения
|
–
|
1
|
–
|
A
|
|
Защита от перегрузки и переполюсовки
|
Есть
|
|
Емкость внешнего аккумулятора
|
По запросу
|
|
Напряжение внешнего аккумулятора
|
–
|
6
|
–
|
В
|
|
Ток заряда в буферном режиме
|
–
|
0.15
|
0.2
|
A
|
|
Точность измерения температуры, датчик BAA
|
–
|
0.5
|
–
|
⁰С
|
|
Точность измерения температуры, датчик DCI
|
–
|
0.3
|
–
|
⁰С
|
|
Расстояние измерения температуры, дат-к BAA
|
–
|
5
|
–
|
см
|
|
Расстояние измерения температуры, дат-к DCI
|
–
|
20
|
–
|
см
|
|
Диапазон порога срабатывания триггера
|
35.0
|
–
|
37.9
|
⁰С
|
|
Рекомендуемый порог триггера
|
–
|
37.5
|
–
|
⁰С
|
|
Шаг установки порога триггера
|
0.1
|
–
|
–
|
⁰С
|
|
Возможность подключения доп. датчиков
|
Есть
|
|
Отображение информации
|
OLED дисплей 16x2 символов
|
|
Язык интерфейса
|
Русский, другие языки по запросу
|
|
Мощность динамика
|
0
|
2
|
3
|
Вт
|
|
Регулировка громкости
|
4
|
уровня
|
|
Нормально разомкнутые сухие контакты (НР)
|
1
|
шт
|
|
Нормально замкнутые сухие контакты (НЗ)
|
1
|
шт
|
|
Сухие контакты, ток коммутации
|
4
|
–
|
20
|
мA
|
|
Сухие контакты, напряжение коммутации
|
3
|
–
|
15
|
В
|
|
Время удержания сухих контактов
|
2
|
3
|
9
|
с
|
|
Гальваническая развязка сухих контактов
|
Есть
|
|
Интерфейсы RS-485 и CAN
|
По запросу
|
|
Температурный диапазон эксплуатации
|
-40
|
+20
|
+30
|
⁰С
|
|
Температурный диапазон хранения
|
+5
|
–
|
+40
|
⁰С
|
|
Габариты термометра
|
130x100x38
|
мм
|
|
Вес термометра
|
–
|
210
|
–
|
г
|
|
Вес адаптера (БП)
|
–
|
110
|
–
|
г
|
|
Вес упаковки
|
–
|
450
|
–
|
г
|
|
Цвет корпуса
|
Белый или черный
|
|
Защита от воздействия воды
|
По запросу
|
Параметры в графе Тип измерены при 9V и 20⁰C, если применимо.
СТОИМОСТЬ ВИЗАТОР T21 / VIZATOR T21:
- Термометр с датчиком BAA, измерение до 5 см. - 29 000 руб.
- Термометр с датчиком DCI, измерение до 20 см. - 33 000 руб.
|
